Суть изготовления печатных плат лазерно-утюжным методом (ЛУт) заключается в термическом переносе отпечатанной на лазерном принтере печатной платы на фольгированный текстолит с последующим травлением в хлорном железе.
В Интернете есть достаточно советов по этой технологии, и любым из них вы можете воспользоваться. Я расскажу о своем опыте изготовления печатных плат.
Разработку печатных плат я выполняю в программе Sprint-Layout версии 5.0. Программа коммерческая, поэтому для соблюдения лицензионных приличий даю ссылку только на ограниченную версию этой замечательной программы. Версию, для пользователей постсоветского пространства вы можете найти погуглив, например, «Sprint-Layout 5.0 скачать»
Разработка печатной платы в программе Sprint-Layout v. 5.0
В случае изготовления двухсторонней платы, перед печатью на бумаге слои необходимо разделить. Делается это путем дублирования платы, отражения ее по вертикали/горизонтали и удаления ненужных дорожек на каждом слое. При копировании расстояние между платами должно составлять сантиметра полтора. В итоге получаем:
Подготовка двухсторонней печатной платы к печати в программе Sprint-Layout v. 5.0
Выбираю «Файл-Печать». В появившемся окне выполняю следующие настройки:
- Настраиваю цвета дорожек (для слоя M1 и M2 устанавливаю «черный»).
- Скрываю ненужные слои (K1, K2).
- Настраиваю количество копий на листе (кнопка «Копии…»).
- Настраиваю вид печати «Нормальный» (не «Зеркальный»).
Печать платы в программе Sprint-Layout v. 5.0
Бумагу – в принтер. Печатаю.
Несколько слов о бумаге. Я, например, беру фирменные бланки. Некоторые используют фотобумагу для печати на струйных принтерах, другие – страницы из «глянцевых» журналов. Тут тебе придется поэкспериментировать и выбрать для себя подходящий вариант.
Если возникают проблемы при печати, например, некоторые принтеры категорически не переваривают «лащенку», или при печати на «тонких» листах их разрывает, то можно поэкспериментировать с типом бумаги в настройках принтера. У меня, например, нормальная печать получилась на типе бумаги «Пленка».

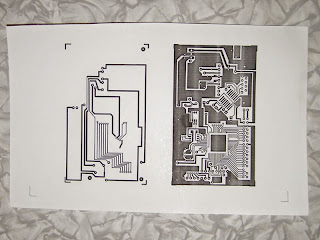

Вырезаю один экземпляр платы.
Вырезанный экземпляр печатной платы
Совмещаю «отверстия» «на просвет». Загибаю бумагу. Еще раз проверяю, что бы все отверстия были расположены как надо (в момент «изгиба» могло произойти смещение слоев).
Совмещение слоев платы

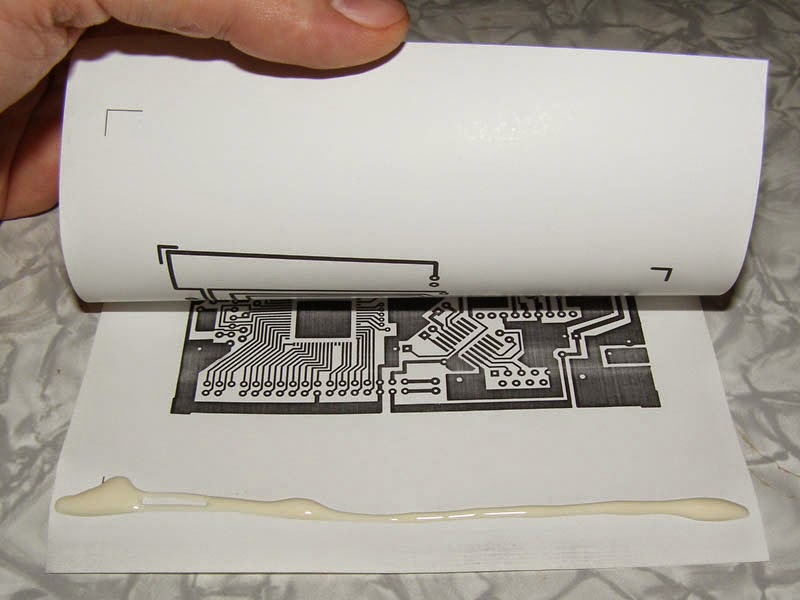

Склеиваю свободный край.
Изготовление конверта
Получаю нечто похожее на «конверт».
Готовый конверт
Такую технологию (изготовление «конверта») я рекомендую и при изготовлении односторонних плат - это позволит зафиксировать текстолит внутри, а для двухсторонней платы – еще и правильно удерживать слои относительно друг друга.
Покуда «конверт» сохнет межу страницами какой то книги - готовлю текстолит.
Размер текстолита +5...7 мм с каждой стороны к размеру готовой платы. Это позволит не заморачиваться с зачисткой краев текстолита (как правило, при переводе дорожек именно там возникают проблемы), а так же с точной установкой платы внутри конверта.
Зачищаю медь текстолита до отсутствия окисления и получения характерного блеска: в зависимости от состояния текстолита – сначала наждачкой покрупнее, потом – нулевкой. При изготовлении двухсторонней платы - стараюсь меньше лапать пальцами за уже зачищенный противоположный слой.
Следующий этап – обезжиривание печатной платы. Для чего я беру два кусочка фланелевой тряпки (от ваты отказался т.к. после нее остаются ворсинки) – один смочен в растворителе, второй - сухой. Обезжиривание веду тряпкой, смоченной в растворителе постепенно протирая и перемещаясь от одного края к другому (а не круговыми движениями) - это позволяет лучше смыть и меньше размазывать частички меди по поверхности платы. Что бы не оставалось пятен после растворителя, сразу же после протирки «влажной тряпкой» вытираю поверхность платы сухой.
Теперь все готово для перевода дорожек с бумаги на текстолит. Готовлю рабочее место (у меня это стул, на стуле сантиметровая кипа газет), набираю в емкость холодной воды, включаю утюг и жду прогрева (3-4 мин, температура - на максимум, температуру подбирал опытным путем).
В конверт вставляю плату. Взгляд на просвет, что бы дорожки не «свешивались» с края платы. Кладу плату на газетную стопку, и плашмя, с достаточным усилием прижимаю утюг к плате на секунд 10. Это позволяет тонеру первоначально прилипнуть к текстолиту. Затем утюг устанавливаю на «ребро» и ребром, не торопясь, с усилием, выглаживаю плату. Вся процедура занимает секунд 30-40. Если плата двухсторонняя, переворачиваю плату и опять же «ребром» выглаживаю противоположную сторону. Не давая плате остыть, бросаю ее в емкость с водой (у меня, если плата остывала «естественным» путем бывало что дорожки частично прилипали к бумаге обратно).
Плата откисает примерно минуту. За это время бумага размокает и смывается без труда. Проверяю что получилось. Если есть необходимость - видимые короткие замыкания устраняю тонким шилом. Если оттиск получился совсем уж плохенький, смываю тонер растворителем и перехожу к этапу «зачистка мелкой наждачкой».
Травлю плату в хлорном железе. Это примерно минут 20-60 в зависимости от свежести раствора и его температуры. Более агрессивная среда (соляная кислота + гидроперит) разъедает тонер. Более слабая - раствор медного купороса и соли - долго травит.
После травления платы – промывка под краном в холодной воде с хозяйственным мылом.
Тонер пока не снимаю. Проверяю плату «на свет» на предмет видимых коротких замыканий. Их наличие устраняю с помощью шила.
Подрезаю плату в размер. Сверлю отверстия. Использую сверла диаметром 0.6, 0.8, 1.0, 1.2, 2.5, 3.0 мм в зависимости от технологического назначения отверстия. Отверстия сверлю небольшой ручной 12-и вольтовой самодельной дрелькой.
Сверление отверстий
Из-за того что некоторые сверла уже давно б/у, при сверлении, по краю отверстия появляется «наплыв» меди. Его устраняю после сверления всех отверстий, используя «нулевочку», ей же снимаю некоторый слой тонера. Остатки тонера смываю растворителем. Последний штрих – легкая зачистка дорожек мелкой наждачкой до блеска и покрытие платы жидкой канифолью. Сушка.
Готовая печатная плата
Лужение дорожек либо не выполняю вовсе (плата покрыта канифолью и на этапе сборки и отладки девайса не успевает окислится), либо выполняю в момент пайки элементов.
После того как устройство собрано и отлажено смываю остатки канифоли растворителем и покрываю плату прозрачным лаком.
