Ниже представлена схема достаточно простого низковольтного УНЧ приемника "Вохова". Питается усилитель от 2,5-3В, чем, собственно и привлекает внимание.
Синим указаны номиналы деталей, который устанавливал лично я.
Настройка сводится к установке рабочего напряжения транзистора VT5 за счет R19 (позже установлен постоянный резистор) и напряжения средней точки КТ6 (регулировкой R24). Установить напряжение в половину питающего у меня не получилось (выставлено 1,4В), но эффект "ступеньки" удалось исключить. Настройка напряжения VT5 выполняется без подключенного входного сигнала. Ступенька контролировалась с помощью осциллографа на синусоидальном сигнале с частотой 1000Гц. Динамик использовал 4-х Ом-ный от старой блютуз-колонки.

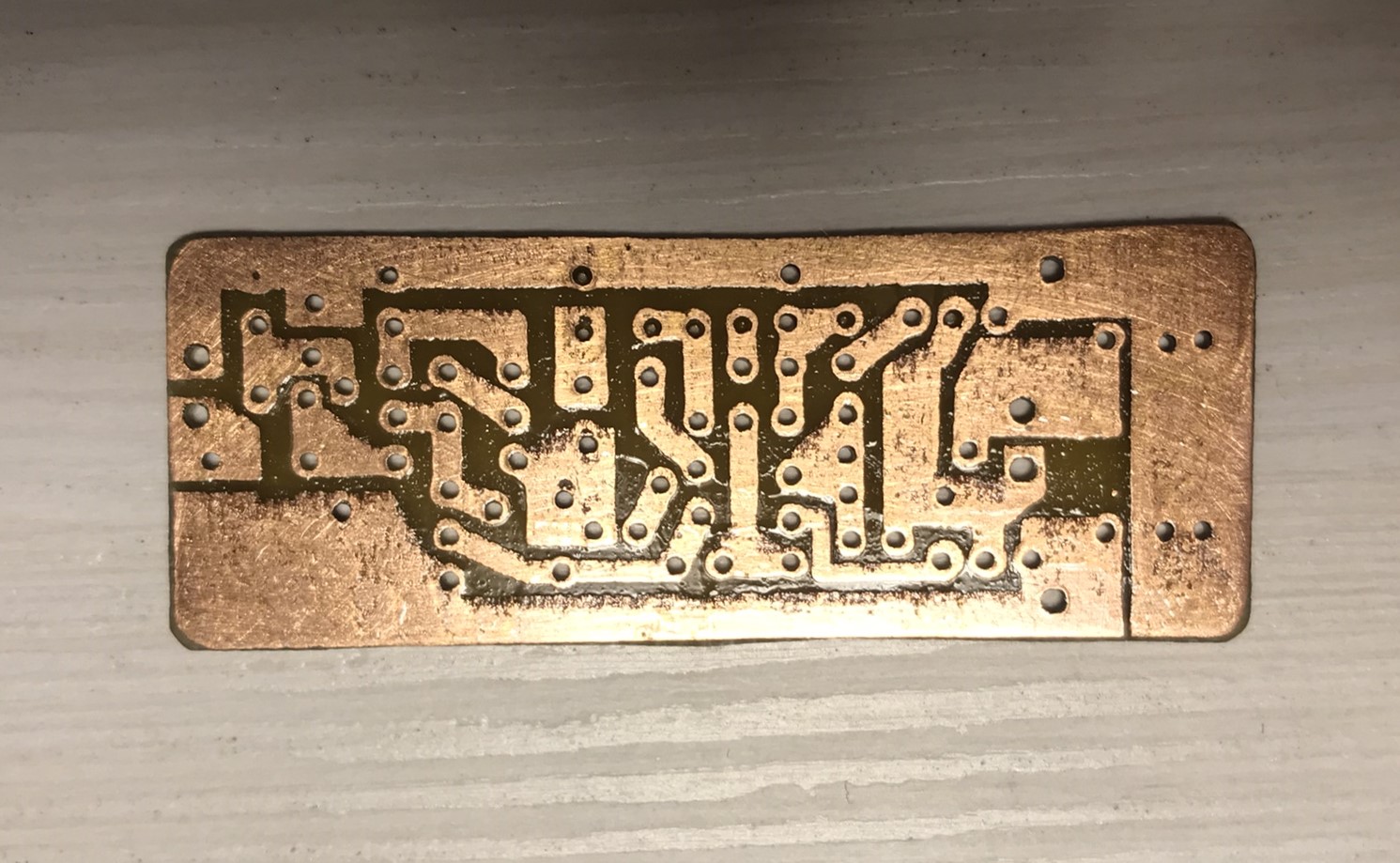

Печатная плата усилителя:
 |
| Печатная плата УНЧ "Волхова" |
Фото собранного УНЧ "Волхова"
Пример звучания УНЧ "Волхова"
Архив одним фалом (принципиальная схема, печатная плата, дополнительная информация)
